Krbovou vložkou s výměníkem ušetřil Tomáš desetitisíce. Zveřejnil i schéma zapojení

Ceny energií letící vzhůru byly příčinou radikální přestavby

Pana Tomáše před třemi lety začaly děsit zvyšující se ceny energií. Po výrazném růstu cen spojeným s covidem a válkou na Ukrajině se rozhodl pro velkou výměnu technologií, které v domě obstarávají teplo. Rozhodl se pro kombinaci bojleru, který umístil do komory, a krbové vložky s výměníkem, která je v obývacím pokoji. Vše přestavoval ve svém domě, který si před 20 lety svépomocí postavil. Věděl, že se nevyplatí být závislý pouze na jednom zdroji energie – plynu, jehož dodávky jsou nestabilní. Pan Tomáš si propočítal, kolik by ho stálo topení dřevem, kterým se může i předzásobit. Výsledkem jeho výpočtů byla úspora nákladů v desetitisících korun ročně.

U přestavby bojleru v rodinném domě bylo prioritou mít možnost vyměňovat jednotlivé součástky samostatně

Nové řešení celého ohřevu udělal pan Tomáš s pomocí svého bratra topenáře. Společně se podělili o technické řešení zapojování krbové vložky do okruhu topení.

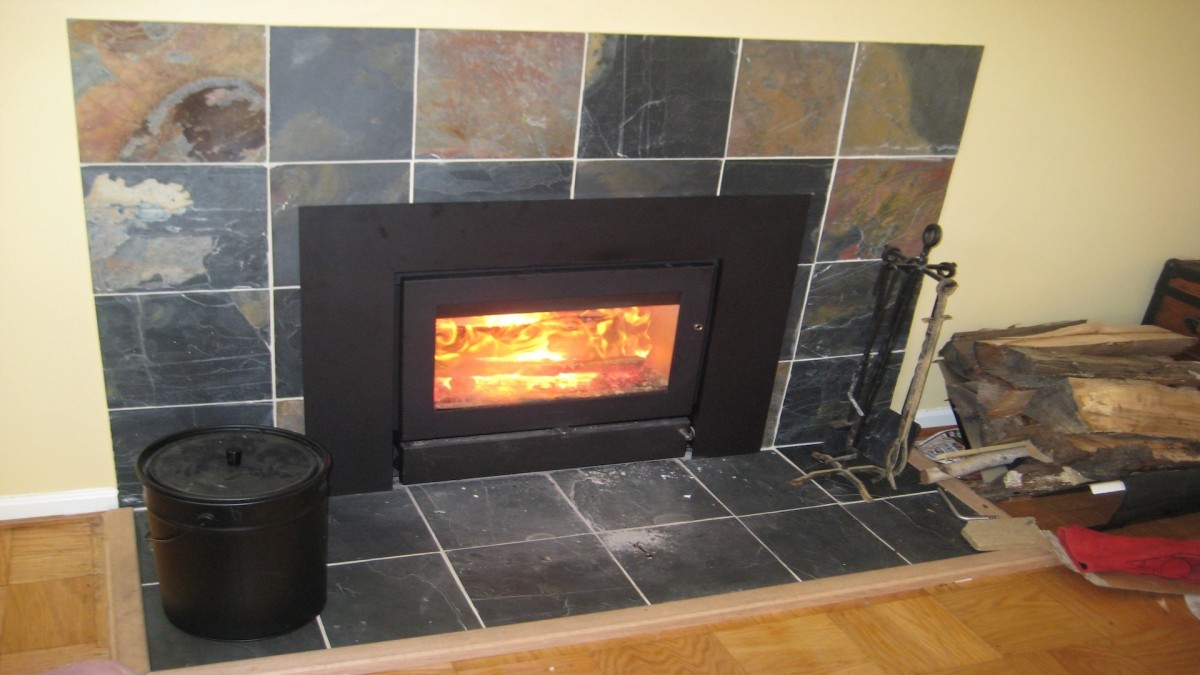

Krbová vložka s výměníkem je v obývacím pokoji u zdi. Má výkon 15 kW, z toho 5 kW jde do místnosti a 10 kW míří do vody. Vložka je vybavena sekundárním a terciárním přívodem vzduchu a má účinnost 84 %. Voda v celém okruhu proudí v kvalitních měděných trubkách. Z krbové vložky vedou dvě trubky – na studenou (přívod) a teplou (vrat) vodu, která odtud proudí do otopného systému. Následně je vložka napojena na dochlazovací smyčku s přívodem z vodovodního řadu a na havarijní termostatický ventil. V krbové vložce je rovněž zapojený odvod do odpadního potrubí. „Snažili jsme se, aby všechny části byly na ostatních nezávislé a daly se vyměňovat samostatně. To považuji za velkou výhodu a přednost celé instalace,“ dodává pan Tomáš.

Energetická samostatnost znamená mít tři rezervní možnosti

Práce pak pokračovaly provrtáním dvou děr do zdi mezi obývacím pokojem a komorou, kde byl zbytek okruhu. Vrat je osazený kulovým kohoutem, který při vypnutí zabezpečí, že půjde sestava odstavit a popřípadě opravit.

Okruh přívodu je zaplněný více. Začíná od stropu:

• expanzní nádoba s ventilem pro natlakování a měření – zařízení slouží k vyrovnávání změn objemu kapalin z důvodu rozdílných teplot;
• potom je na potrubí připojený trojcestný směšovací ventil, který zajišťuje, aby se do výměníku nevracela příliš studená voda – pokud není voda dostatečně teplá pro topení, tak pouze koluje v malém oběhu, dokud se neohřeje na 55–65 °C;
• měděné potrubí dále navazuje na filtr na vodu – zde je potřeba minimálně jednou za rok vyčistit drátěné sítko od mechanických nečistot, které zachytí.

Oběh vody v okruhu zajišťuje malé oběhové čerpadlo o výkonu 30 W, na které navazuje zpětná klapka. V domě má totiž pan Tomáš i starý plynový kotel, který je stále funkční a slouží jako rezerva. Pokud by v něm topil, tak by kvůli novému řešení docházelo ke zbytečnému ohřívání krbové vložky.

Celý okruh bratři napojili na bojler, před kterým je termostatická hlavice otevírající vstup pro studenou vodu k ohřátí. Posledním krokem bylo utáhnout všechny spoje, aby pořádně těsnily. „U domácí přestavby je nebezpečí, že si člověk poškodí celou soustavu topení. Naší přestavbou jsme ale chtěli ukázat, že podobné úpravy lze udělat,“ vysvětlují bratři, proč je dobré nechat podobnou přestavbu na topenáři s praxí.

Finanční investice se jistě během pár let vrátí

Důvodem k celé výměně bylo vyhnout se zdražujícím energiím a být více soběstačný. Na vyhodnocení modernizace pan Tomáš čekal rok než přišlo vyúčtování za plyn. Vstupní investice byla 100 tisíc korun a za první rok ušetřil více než 44 tisíc korun. Spotřeba plynu po modernizaci byla pouze 11 MWh. Podrobnější pohled na finanční stránku přestavby pana Tomáše jsme přinesli v předchozím článku.

„Drahým energiím se už jen smějeme. Krbová vložka s výměníkem nám zaplatila dovolenou,“ říká Tomáš

Fotografie z přestavby nám pan Tomáš sice neposkytl, podělil se však o data ohledně finanční náročnosti přestavby. Na rozpis cen jednotlivých částí modernizace vytápění se můžete podívat v galerii.
